Ремонт і відновлення датчиків

Ремонт датчиків — це одне з рішень під час виходу датчика з ладу.

Датчик для УЗД апарата є надзвичайно складним високотехнологічним пристроєм. Його ремонт вимагає не тільки найвищої кваліфікації, наявності необхідних запасних частин, але й дорогого діагностичного обладнання.

На жаль, некваліфікований ремонт призводить до трагічного результату.

Якщо ви досліджуєте питання ремонту датчика, давайте спочатку визначаємося з термінологією, щоб було легше розуміти один одного.  Отже, для початку розберемося, з чого власне складається датчик і що ми вкладаємо в поняття "Акустична лінза", "Акустичний модуль", "Сканувальна Головка", "Кабель" і "Конектор".

1. Акустична лінза — це частина ультразвукового датчика, що безпосередньо контактує з тілом людини під час досліджень; зазвичай сірого, синього, оранжевого або чорного кольору. Зазвичай зроблена зі спеціального пластику, за фактурою, що схожий на гуму. Слугує для формування геометрії ультразвукового пучка.
2. Акустичний модуль — найважливіший компонент ультразвукового датчика, що містить навчальний елемент і приймає елемент (п'єзокристал), який закритий Акустичною Лінзою.
3. Сканувальна Головка (головка датчика) — одна з трьох основних частин датчика (останні дві — Кабель і Конектор).  Сканувальна Головка складається з пластикового корпусу  і вбудованого в нього Акустичного Модуля, а іноді і вбудованого в неї друкованої плати з електронними елементами.
4. Кабель — гнучкий елемент між сканувальною Головою й конектором, що складається з безлічі мікрокоаксіальних провідників (до 280).
5. Конектор — металевий або пластиковий роз'єм із численними контактами для приєднання до датчика безпосередньо до сканера. Іноді Конектор містить вбудовані в нього друковані плати з електронними елементами.

Основні типи дефектів датчиків, , які підлягають ремонту:

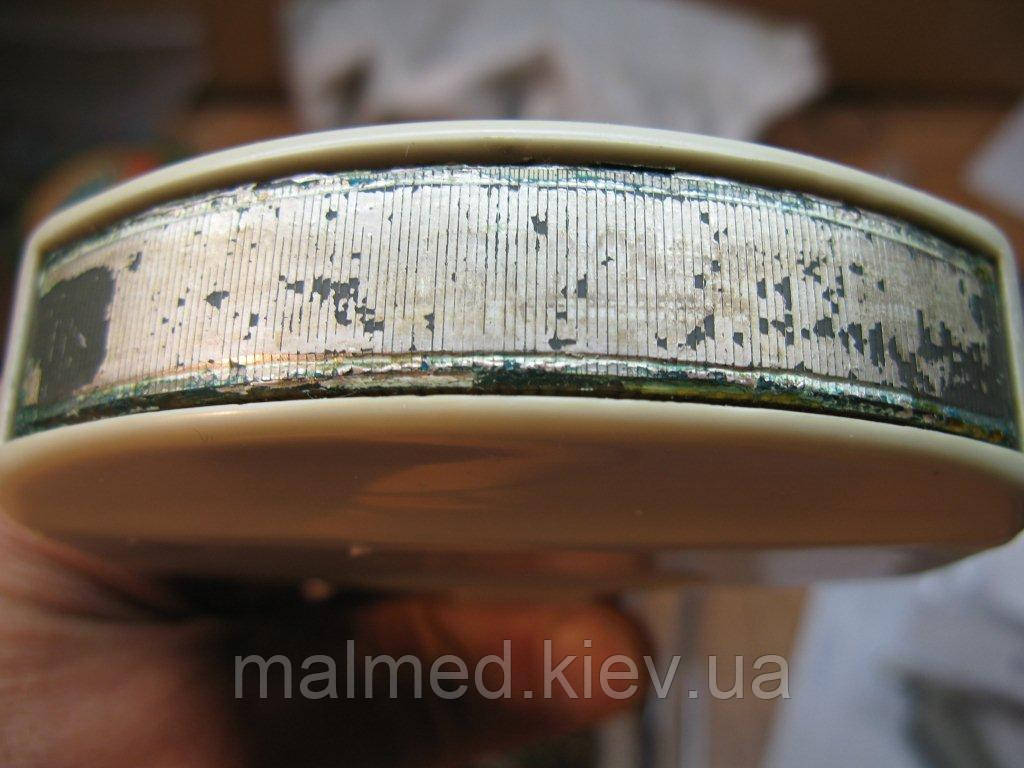

• Пошкодження акустичної лінзи (відшарування лінзи, утворення повітряних бульбашок, порізи, розриви)
• Повне відшарування акустичної лінзи
• Пошкодження кабелю (розриви та порізи)
• Вихід із ладу акустичного модуля (аж до заміни п'єзокристалу)
• Пошкодження корпусу датчика
• Ремонт конектора

Ремонт не може бути повним і не може гарантувати 100% якості датчика, якщо не була зроблена післяремонтна діагностика, яка може бути зроблена тільки за допомогою спеціалізованого обладнання.  Необхідна ретельна перевірка акустичних і електричних параметрів датчика. На всі різновиди робіт надається гарантія.
