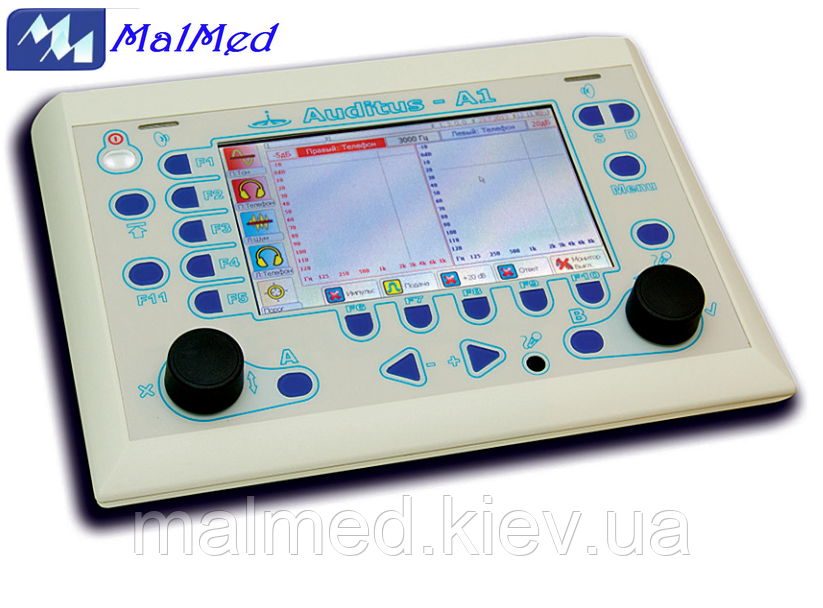

Аудіометр Auditus-A1

Прилад являє собою автономний програмно-апаратний комплекс, призначений для визначення порогів слуху людини в діапазоні частот (від 125 Гц до 8000 Гц) суб'єктивним методом із відтворенням результатів обстеження (аудіограм) на кольоровому рідкокристалічного екрана. Основа аудіометра — досить потужний спеціалізований комп'ютер, орієнтований на роботу з аудіо.

Аудіометр має два незалежні канали, які дають змогу подавати тестові сигнали на ліве та праве вухо пацієнта через головні телефони та кістковий вібратор у будь-якій комбінації. Додаткова опція — виходи для звукових колонок вільного звукового поля за допомогою вбудованого підсилювача.

Аудіометр відповідає найвищому — I класу Національного стандарту України «Аудіометрі тонального» Частини 1. ДСТУ EN 60645-1-2001.

Сфера застосування — сурдологія та отоларингологія.

Модель діагностичного аудіометра є повнофункціональним приладом для суб'єктивного дослідження слухової функції методами тональної порогової, надпорогової та мовленої аудіометрії в дорослого та дитячого контингенту обстежуваних.

Аудіометр успішно пройшов державні випробування з безпеки, електромагнітної сумісності та кліматіці на державному підприємстві УкрТЕСТ (г. Київ), а також державні приймальні випробування з акустичним вимірюванням у Укрметртестстандарті 2013 року.

Прилад обладнаний мультимедійним мікропроцесорним набором. Працює під керуванням ОС Windows CE ®. Материнська процесорна плата власного розроблення, невеликого розміру, багатошарова, з використанням монтажу BGA мікросхем.

Великий об'єм вбудованої флешпам'яті (до 16 Gb) дає змогу зберігати будь-які необхідні тестові сигнали. Наприклад, всілякі тестові сигнали (складні шумові сигнали), мовні тести.

Шумові сигнали формуються процесором.

Графічний кольоровий дисплей забезпечує гарну інформативність і дає змогу створити зручний інтерфейс для користувача пристрою. Гарна роздільна здатність дисплея дає змогу в зручній формі детально зображати результати тестування.

Сенсорна панель дисплея  розширює можливості керування приладом і робить зручним проведення таких процедур, як, наприклад, калібрування.

Вбудований інтерфейс Ethernet дає змогу під'єднати прилад до наявної мережі для забезпечення інформаційного обміну з робочою станцією.

Набір інтерфейсів USB-host і USB-OTG дає змогу розширити керування через під'єднання клавіатури та надає можливість під'єднання пристроїв, як-от принтер і USB-Flash.

Архітектура приладу дає змогу надалі розширювати можливості та функціональність приладу  за допомогою програмного встановлення нових додаткових тестів.

Також пристрій здатний зберігати базу даних результатів тестування, калібрувальну інформацію на багато комплектів навушників різних моделей.

Під'єднуваний флешнакопичувач (MMC, Secure Digital, mini SD і новий тип флешкарт MMC 4.0) дає змогу відмовитися від зовнішніх програвачів, використовуваних для проведення мовної аудіометрії. Одна така картка здатна зберігати аудіодані на десятки годин.

Принципи побудови аудіометра

1. Освітлення аудіограм. Ці пацієнта вводяться з клавіатури (вбудованої або зовнішньої). Робота з даними пацієнта за допомогою стандартної USB-клавіатури  і миші.

2. Аудіометр обладнаний спеціалізованим  мультимедійним процесорним набором, орієнтованим на роботу зі звуком.

3.Процесорна плата — власної розробки без прив'язки до сторонніх виробників плат і модулів. Дає можливість збільшення потужності.

4. Розширення функціональних можливостей приладу з використанням інтерфейсу Ethernet — централізована база пацієнтів, обмін даними з іншими комп'ютерами.

5. Підсилювачі телефонів і кісткового вібратора аудіометра високої якості та зроблені  на дискретних елементах. Контролюються напруження зміщення транзисторів, струм спокою вихідного каскаду у разі зміни навколишньої температури.

6. Сенсорні кнопки аудіометра безшумні  при нажатии. Кількість натискань — необмежена.

7. Для роботи з аудіометром можна використовувати USB-маніпулятор миша.

8. Застосування достатнього великого 7-дюймового дисплея дає змогу:

— пристосувати аудіометр до будь-якої користувацької мови. Змінюються програмно написи тільки на дисплеї.

— використовувати touch-screen для деяких сервісних функцій. Можливо без особливих витрат вводити й змінювати точки на аудіограмах за допомогою стилуса.

-використання широкоформатного екрана 800х480 дає змогу розмістити 2 аудіограми одночасно

9. Застосування вбудованих мовних тестів у візуалізацією річкового матеріалу неабияк полегшує роботу аудіометриста. Речовий сигнал можна зупинити, продовжити програвання, перейти на будь-який запис тощо.

10. Для виведення цих досліджень та журналу пацієнта використовується прямий друк на стандартний кольоровий USB принтер

11. Особливу увагу приділено одному з основних частин аудіометра — атенюатору діапазоном 160 дБ. Крок атенюатора може досягати 0,1 дБ під час калібрування та 1 дБ під час роботи з аудіометром.

12. Застосування сучасного аудіокодеку з вбудованими настроюваними цифровими фільтрами 2-го порядку дає змогу формувати різні низькочастотні, високочастотні та смугові шумові сигнали.

Короткі технічні характеристики аудіометра

Найменування	Значення
Частотний діапазон	0,125-8 кГц (можливо до 16 кГц)
Діапазон см. атенюаторів: - через повітряну провідність - за кістковою провідністю	Стандартний для аудіометрів 1 класу — - від -10 до 120 дБ на середніх частотах - від -10 до 80 дБ на середніх частотах
Тип навушників	TDH39, HDA200 та ін.
Тип кісткового вібратора	RadioEar В-71 та ін.
Тип вихідних сигналів	Тональний (синусоїда) Вузький трекотактавний шум Широкосмуговий (білий) шум
Кількість каналів (незалежних)	2
Речова аудіометрія	Речові тести записуються або у внутрішню флешпам'ять приладу, або зчитуються із зовнішньої SD-карти, накопичувача USB
Тип використовуваного процесорного набору	32-бітний спеціалізований процесор, операцій. пам'ять 64 Мб, внутрішня флешпам'ять — 128 Мб — 16 Гб ( замовчоруч — 2 Гб)
Тип дисплея	7”   кольоровий, 65К кольорів, роздільна здатність 800х480, touch-screen
Тип корпусу	Розмір 290х200х77 мм пр-ва фірми OKW (Німеччина)
Порти	4 USB порту RG45 Ethernet SD-карта
Загальні гарактестики	Базовий проєкт — двоканальний аудіометр із можливістю маскування. Речова аудіометрія як із вбудованими річковими тестами, так і з зовнішніми тестами.
Регулятори рівня	Енкодери поворотні
Друк результатів	-Прямовий друк на кольорові струменеві принтери EPSON -Через під'єднаний комп'ютер. -Можний прямий друк на PCL-сумісні лазерні або струменеві принтери
Вбудовані підсилювачі вільного поля	Високоякісні підсилювачі мощности 2х20 Вт RMS

Частоти й інтенсивності, максимальні рівні



Речова аудіометрія:

Макс. рівні через телефони — 110 дБ, широкосмуговий шум — 105 дБ,

за кістковим трактом — 75 дБ

Індикатори рівня — середньоквадратичного значення

Тестові сигнали:

Тональні сигнали,рель (синусна або трикутна

модуляція), переривчасті сигнали.

Настроювання параметрів через меню.

Маскування:

Узкосмуговий третоктавний шум, білий шум

Виходи:

Два незалежні канали.

Головні телефони 10 Ом, кістковий вібратор 10 Ом, вільне поле, внутрішньовушні телефони, лінійний вихід

Акустичні перетворювачі:

Аудіометріндійські телефоны TDH39, HDA280 та ін.

Коштовний телефон В71 — стандартна комплектація

Звукові колонки 8-4 Ом

Передавання інструкцій пацієнтові:

Через вбудований або зовнішній мікрофон.

Прослуховування відповідей пацієнта:

Через мікрофон пацієнта, що приєднується до виходу на задній панелі аудіометра.

Атенюатор:

Від -10 до 120 дБ із кроком 1, 2, 5 дБ

Режими тонального аудіометрії:

Поріг слуху, поріг дискомфорту, найкомфортніший тон, поріг слуху з маскуванням

(всі криві зображаються на одному графіку)

Монітор:

Контрольне прослуховування тестових сигналів і відповіді пацієнта через вбудовані динаміки на аудіометрі. Гучність регулюється.

Подача сигнала:

Подавання або переривання
