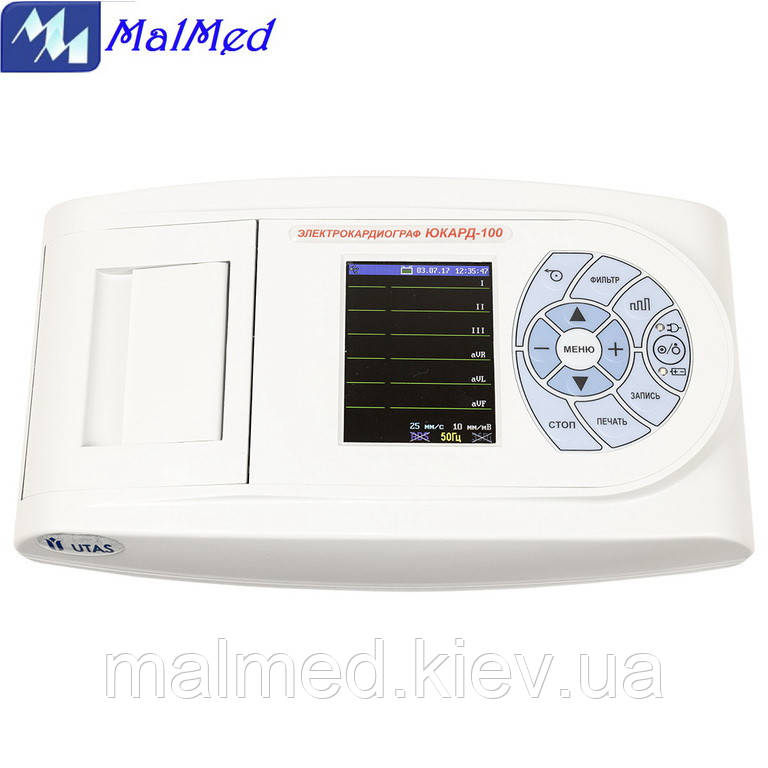

Електрокардіограф ЮКАРД 100 6/12-канальний

Вбудований в електрокардіограф ЮКАРД 100 телеметричний модуль передачі даних дозволяє передавати зареєстровану ЕКГ по цифрових каналах мобільного та проводового зв'язку в телемедичний консультативний центр, оснащений кардіологічним телеметричним комплексом UNET, і оперативно отримувати висококваліфіковану консультацію спеціаліста-кардіолога.

Реєстрація і аналіз ЕКГ діагностичного якості дає можливість незалежно від відстані та місця знаходження пацієнта отримувати віддалену кваліфіковану консультацію, а також вести електронну базу даних.

• Синхронна реєстрація 12-ти стандартних відведень
• Реєстрація відведень за Небом і Слопаком
• Вбудована система аналізу та інтерпретації
• Формування попереднього ув'язнення
• Наявність режиму безперервного моніторингу частоти серцевих скорочень
• Зберігання в енергонезалежній пам'яті фрагментів ЕКГ по всіх 12-ти відведеннях з можливістю їх подальшого перегляду і друку
• Телеметрична передача ЕКГ у відповідності з вимогами стандарту EN1064 (SCP-ECG)
• Введення відомостей про пацієнта і лікаря в файл ЕКГ для телеметричної передачі
• Спеціальне програмне забезпечення для розширеного аналізу та інтерпретації ЕКГ, документування та формування баз даних
• Швидкість розгортки 5, 10, 25, 50 мм/с
• Вхідний опір > 10 МОм
• Цифрові фільтри 50 Гц і 35 Гц
• Автоматична компенсація дрейфу ізолінії
• Придушення синфазних перешкод > 100 дБ
• Діапазон вимірювань ЧСС 20 – 280 1/хв
• Функція автоматичного друку і передачі ЕКГ
• Захист від імпульсів дефібрилятора
• Кольоровий дисплей високого дозволу (320х240 точок)
• Вбудований швидкісний термопринтер 80 мм
• Налаштування формату виводу ЕКГ на друк
• Живлення від мережі змінного струму 220В, вбудованого акумулятора або від бортової мережі автомобіля
• Автономна робота більше 4 годин
• Можливість вводу інформації з використанням стандартної клавіатури
• Зручна транспортна сумка.

Аналіз та інтерпретація ЕКГ

Електрокардіограф ЮКАРД 100 в базовій конфігурації оснащений програмою аналізу та інтерпретації ЕКГ, яка включає:

• Автоматичну розстановку міток з можливістю ручного редагування
• Автоматичне визначення амплітудно-часових характеристик ЕКГ у всіх відведеннях: тривалість і амплітуда всіх зареєстрованих зубців, інтервалів, дисперсії PQ і QT, електрична вісь серця
• Автоматичне визначення і аналіз зміщення сегмента ST у всіх відведеннях
• Автоматичний аналіз порушень ритму серця, провідності, гіпертрофії різних відділів серця, інфарктів міокарда
• Автоматичне визначення імпульсів кардіостимулятора
• автоматичне формування проекту кардіологічного ув'язнення.

Попередній висновок

Вказується: Частота серцевих скорочень Електрична вісь серця Тип ритму Порушення ритму Порушення провідності Гіпертрофії різних відділів серця Інфаркти міокарда Синдроми ураження міокарда, що відбиваються на ЕКГ, в основному, змінами зубця Т і сегмента ST Обґрунтування того чи іншого відхилення (зазначається зірочкою).

Визначені порушення роботи серця:

• Порушення ритму – 79шт
• Порушення провідності – 28шт
• Гіпертрофії різних відділів серця – 11шт
• Інфаркт міокарда – 28шт
• Синдроми ураження міокарда, що відбиваються на ЕКГ, в основному, змінами зубця Т і сегмента ST – 15шт.

Усереднені серцеві комплекси з мітками виміру

Виводяться дані: Зображення усередненого кардіокомплексу по одному з відведень (назва відведення виводиться в правому верхньому кутку) Вольтаж – зліва від кардіокомплексу Амплітудні характеристики деяких зубців і сегментів (P, R, T, STj, ST) – знизу від усередненого кардіокомплексу.

Інтервали і осі

Виводяться дані: ЧСС (уд/хв) RR (мс) QRS (мс) PQ (мс) QT (мс) QTc (мс) QRS (градуси) T (градуси) P (градуси).

Кардіологічний телеметричний комплекс UNET

Кардіологічний телеметричний комплекс UNET – це інформаційна кардіологічна система, яка об'єднує в собі автоматизовані робочі місця лікарів-кардіологів (АРМ) і мережа багатоканальних електрокардіографів ЮКАРД 100 з вбудованими телеметричними модулями для передачі ЕКГ:

• По каналах мобільного зв'язку
• По дротових ліній зв'язку, в тому числі з використанням акустичних перетворювачів
• З використанням мережевих технологій (Інтернет, GPRS)
• З допомогою прямого підключення через USB інтерфейс.

Телеметричний модуль дозволяє:

• Передавати електрокардіограми без використання зовнішніх додаткових пристроїв
• Здійснювати і приймати дзвінки безпосередньо на електрокардіограф без використання додаткових телефонів
• Підключати стандартну аудіогарнітуру
• Підключатися до ПК по провідному USB з'єднання
• Підключати стандартну USB клавіатуру.

Передати в діагностичний центр можна як тільки що зареєстровану електрокардіограму, так і будь-яку електрокардіограму, яка зберігається в енергонезалежній пам'яті електрокардіографа, незалежно від часу її реєстрації.



Процесс функционирования элементов комплекса UNET включает:

• Регистрацию ЭКГ с помощью полнофункциональных электрокардиографов ЮКАРД 100
• Передачу ЭКГ на автоматизированное рабочее место врача-консультанта в соответствии с международным стандартом передачи ЭКГ EN 1064
• Документирование и обработку полученной информации посредством аппаратно-программных средств автоматизированного рабочего места врача-консультанта
• Принятие решения специалистом на основе полученной ЭКГ, предыдущих записей, а также комментариев врача, снявшего ЭКГ
• Обратную связь с пациентом и/или медицинским персоналом для оказания своевременной медицинской помощи.

В электрокардиографе ЮКАРД 100 реализована функция авторизации с возможностью ввода контактных данных врача,  работающего с аппаратом. Эта информация может  быть отправлена вместе с ЭКГ, что позволит врачу консультанту, принявшему ЭКГ, позвонить как на электрокардиограф, так и на телефон врача.
